Thụ động hóa là gì? Tìm hiểu quy trình thụ động hóa thép không gỉ
Thụ động hóa là một trong những quy trình xử lý bề mặt quan trọng nhất trong ngành sản xuất thép không gỉ. Bài viết dưới đây của Sơn Hà SSP sẽ giúp bạn hiểu đúng bản chất, quy trình và tiêu chuẩn kỹ thuật của thụ động hóa giúp doanh nghiệp bảo vệ sản phẩm khỏi ăn mòn, kéo dài tuổi thọ và đáp ứng yêu cầu khắt khe của các ngành công nghiệp cao cấp.
1. Thụ động hóa là gì? Định nghĩa và cơ chế hoạt động
Thụ động hóa là gì? Thụ động hóa là quá trình xử lý hóa học nhằm loại bỏ các hạt sắt tự do và tạp chất trên bề mặt kim loại, từ đó hình thành một lớp màng oxit mỏng, bền vững có khả năng ngăn chặn ăn mòn. Đây là phương pháp hoàn thiện bề mặt được ứng dụng rộng rãi trong sản xuất công nghiệp, đặc biệt đối với thép không gỉ.

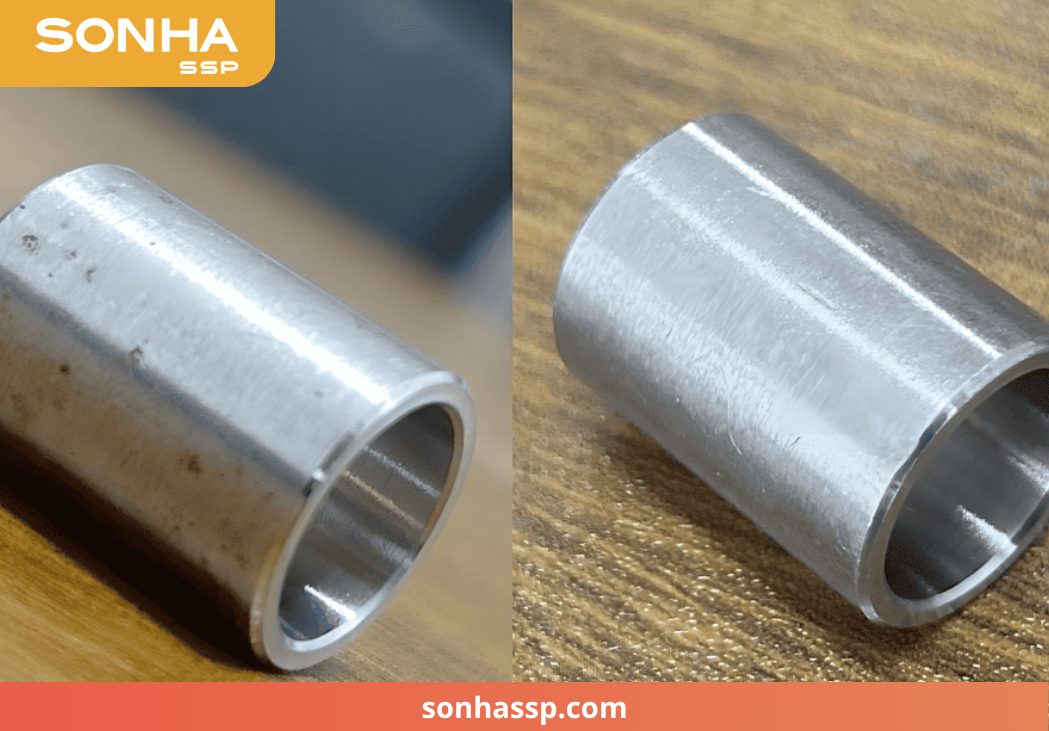

Thụ động hóa là quá trình xử lý hóa học nhằm loại bỏ các hạt sắt tự do và tạp chất trên bề mặt kim loại
Về mặt hóa học, khi thép không gỉ tiếp xúc với dung dịch axit trong quá trình thụ động hóa, các nguyên tử sắt tự do trên bề mặt sẽ bị hòa tan và loại bỏ. Điều này để lộ ra các nguyên tố hợp kim bền hơn, chủ yếu là crom (Cr) và niken (Ni). Khi tiếp xúc với oxy trong không khí, crom sẽ phản ứng tạo thành lớp crom oxit (Cr₂O₃) dày khoảng 1 – 5 nanomet, đóng vai trò như “tấm lá chắn” hóa học bảo vệ phần thép bên trong.
Cần phân biệt thụ động hóa với các phương pháp xử lý bề mặt khác. Không giống mạ điện là phủ thêm lớp kim loại ngoài, thụ động hóa không thay đổi màu sắc, bề dày hay ngoại quan của chi tiết kim loại. Quá trình này thuần túy tăng cường khả năng chống ăn mòn từ chính vật liệu nền mà không thêm bất kỳ lớp phủ nào.
2. Vì sao thép không gỉ cần thụ động hóa?
Nhiều người nhầm tưởng rằng thép không gỉ (inox) tự thân đã có khả năng chống gỉ hoàn toàn và không cần xử lý thêm. Thực tế, trong quá trình gia công cơ khí như cắt, mài, hàn, khoan, bề mặt thép không gỉ liên tục tiếp xúc với dụng cụ gia công bằng thép cacbon, môi trường không khí ẩm và các chất bôi trơn. Điều này để lại lớp nhiễm bẩn sắt tự do trên bề mặt, phá vỡ lớp màng thụ động tự nhiên vốn có.
Thụ động hóa thép không gỉ đóng vai trò quan trọng giúp sản phẩm luôn sáng bóng, bền đẹp
Nếu không thực hiện thụ động hóa thép không gỉ, những hạt sắt tự do này sẽ là điểm khởi đầu cho quá trình oxy hóa và gỉ sét, ngay cả trên inox 304 hay inox 316, hai mác thép được xem là có độ bền ăn mòn tốt nhất. Đây là lý do tại sao thụ động hóa là bước bắt buộc sau gia công trong nhiều ngành công nghiệp.
3. Các phương pháp thụ động hóa thép không gỉ phổ biến
Hiện nay, có nhiều phương pháp thụ động hóa thép không gỉ khác nhau nhằm tăng khả năng chống ăn mòn và kéo dài tuổi thọ vật liệu. Tùy thuộc vào yêu cầu kỹ thuật và lĩnh vực ứng dụng, doanh nghiệp có thể lựa chọn một trong các phương pháp phổ biến sau:

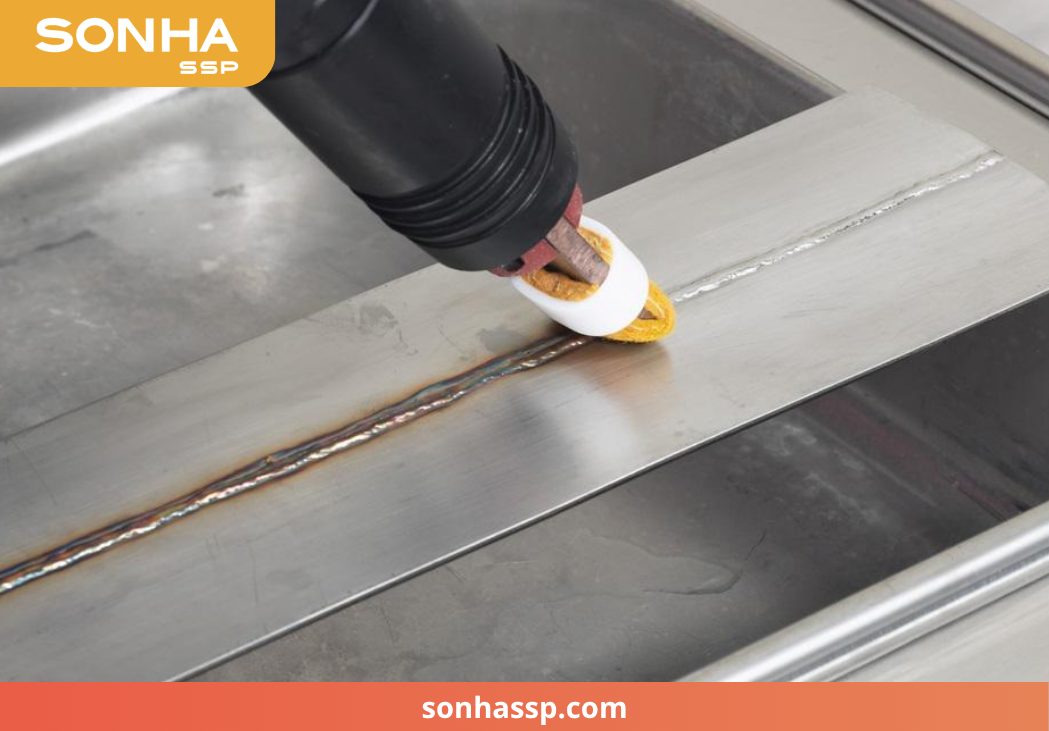

Các phương pháp thụ động hóa thép không gỉ
3.1 Thụ động hóa bằng axit nitric (HNO₃)
Đây là phương pháp truyền thống được sử dụng rộng rãi trong công nghiệp. Dung dịch axit nitric với nồng độ từ 20% – 40% được sử dụng để loại bỏ sắt tự do và các tạp chất trên bề mặt inox.
Phương pháp này mang lại hiệu quả cao và phù hợp với các mác thép không gỉ như 304, 316, 410 và 430. Tuy nhiên, quá trình xử lý cần có hệ thống thông gió và xử lý khí thải do có thể phát sinh khí NOx.
3.2 Thụ động hóa bằng axit citric
Axit citric là giải pháp thân thiện với môi trường hơn, thường được sử dụng ở nồng độ từ 4% – 10%. Phương pháp này không tạo ra khí độc hại, an toàn cho người vận hành và giúp giảm chi phí xử lý chất thải.
Nhờ khả năng tạo lớp màng bảo vệ hiệu quả, axit citric ngày càng được ứng dụng nhiều trong ngành thực phẩm, y tế và dược phẩm.
3.3 Thụ động hóa điện hóa
Phương pháp này sử dụng dòng điện kết hợp với dung dịch điện phân để tạo lớp màng thụ động trên bề mặt inox.
Ưu điểm nổi bật là khả năng xử lý đồng đều các chi tiết có hình dạng phức tạp hoặc khu vực mối hàn. Tuy nhiên, chi phí đầu tư thiết bị và vận hành thường cao hơn so với hai phương pháp còn lại nên chủ yếu được áp dụng trong các lĩnh vực yêu cầu độ chính xác cao.
4. Quy trình thụ động hóa thép không gỉ chi tiết
Để đạt hiệu quả chống ăn mòn tối ưu, quá trình thụ động hóa cần được thực hiện theo một quy trình nghiêm ngặt nhằm loại bỏ hoàn toàn các tạp chất kim loại trên bề mặt và tạo điều kiện cho lớp màng bảo vệ tự nhiên hình thành. Tùy theo tiêu chuẩn kỹ thuật và ứng dụng thực tế, quy trình có thể có những điều chỉnh nhất định, tuy nhiên về cơ bản sẽ bao gồm các bước sau:

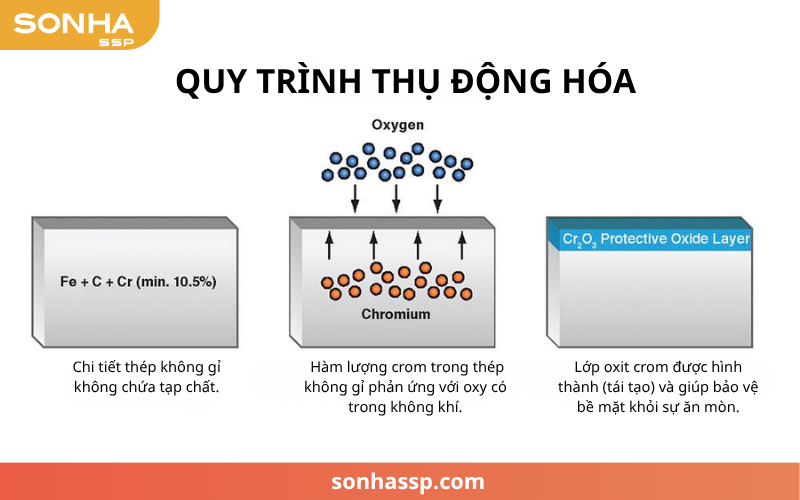

Quy trình thụ động hóa thép không gỉ
4.1 Làm sạch bề mặt
Đây là bước đầu tiên và đóng vai trò quan trọng trong toàn bộ quá trình thụ động hóa. Bề mặt inox cần được loại bỏ hoàn toàn dầu mỡ, bụi bẩn, cặn đánh bóng, dấu vân tay hoặc các chất ô nhiễm khác phát sinh trong quá trình gia công.
Nếu các tạp chất này vẫn còn tồn tại trên bề mặt, dung dịch thụ động hóa sẽ không thể tiếp xúc đồng đều với kim loại, làm giảm hiệu quả xử lý và ảnh hưởng đến khả năng chống ăn mòn sau này.
4.2 Tẩy bỏ sắt tự do và tạp chất kim loại
Sau khi làm sạch, sản phẩm inox được ngâm trong dung dịch thụ động hóa chuyên dụng, thường là axit nitric hoặc axit citric theo các tiêu chuẩn công nghiệp hiện hành.
Mục đích của bước này là loại bỏ các hạt sắt tự do, mạt kim loại và các tạp chất nhiễm bẩn còn sót lại trên bề mặt. Đây chính là những tác nhân có thể gây ra hiện tượng gỉ sét cục bộ nếu không được xử lý triệt để.
Khác với quá trình tẩy gỉ thông thường, thụ động hóa không làm thay đổi kích thước hay cấu trúc của vật liệu mà chỉ tác động lên lớp bề mặt ở cấp độ vi mô.
4.3 Rửa sạch bằng nước
Sau khi hoàn tất quá trình xử lý hóa học, sản phẩm cần được rửa kỹ bằng nước sạch hoặc nước khử khoáng để loại bỏ hoàn toàn lượng hóa chất còn tồn dư trên bề mặt.
Việc rửa sạch giúp ngăn ngừa nguy cơ phản ứng hóa học tiếp tục diễn ra ngoài ý muốn, đồng thời tạo điều kiện thuận lợi cho quá trình hình thành lớp màng bảo vệ tự nhiên ở bước tiếp theo.
4.4 Hình thành lớp màng thụ động
Khi bề mặt inox đã được loại bỏ các tạp chất và tiếp xúc với oxy trong không khí, crom có trong thành phần vật liệu sẽ phản ứng với oxy để tạo thành một lớp màng oxit crom cực mỏng nhưng rất bền vững.
Lớp màng này có khả năng tự tái tạo khi bị trầy xước nhẹ, giúp ngăn chặn sự tiếp xúc trực tiếp giữa kim loại nền với môi trường bên ngoài. Đây chính là yếu tố tạo nên khả năng chống ăn mòn đặc trưng của inox sau khi được thụ động hóa.
4.5 Kiểm tra chất lượng sau thụ động hóa
Sau khi hoàn tất quy trình, sản phẩm thường được kiểm tra bằng các phương pháp chuyên dụng để đánh giá hiệu quả xử lý. Các tiêu chí kiểm tra có thể bao gồm khả năng chống ăn mòn, độ sạch bề mặt hoặc các thử nghiệm phun sương muối tùy theo yêu cầu kỹ thuật của từng ngành công nghiệp.
Việc kiểm tra giúp đảm bảo lớp màng thụ động đã được hình thành đồng đều và đáp ứng các tiêu chuẩn chất lượng trước khi sản phẩm được đưa vào sử dụng.
5. Những điều cần lưu ý khi thụ động hóa thép không gỉ
Để quá trình thụ động hóa thép không gỉ đạt hiệu quả cao, cần chú ý một số yếu tố quan trọng trong quá trình xử lý và bảo quản sản phẩm.

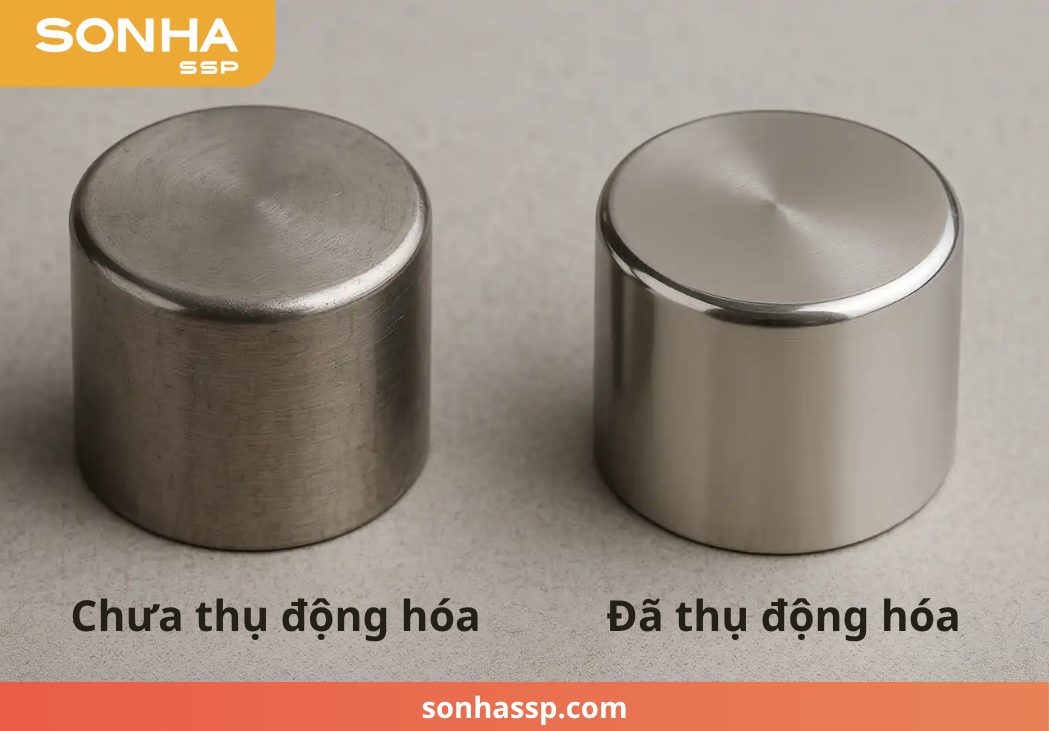

Sản phẩm sau khi đã trải qua quá trình thụ động hóa
- Làm sạch bề mặt trước khi xử lý: Bề mặt inox cần được loại bỏ hoàn toàn dầu mỡ, bụi bẩn và các tạp chất kim loại trước khi thụ động hóa. Nếu bề mặt không đủ sạch, lớp màng bảo vệ hình thành sẽ không đồng đều và làm giảm khả năng chống ăn mòn.
- Lựa chọn hóa chất phù hợp: Axit nitric và axit citric là hai loại hóa chất phổ biến trong thụ động hóa inox. Việc lựa chọn dung dịch phù hợp với từng loại thép không gỉ sẽ giúp tối ưu hiệu quả xử lý và đảm bảo chất lượng bề mặt.
- Kiểm soát thời gian xử lý: Thời gian ngâm và nhiệt độ dung dịch cần được kiểm soát theo đúng tiêu chuẩn kỹ thuật. Xử lý quá ngắn hoặc quá lâu đều có thể ảnh hưởng đến chất lượng lớp màng thụ động.
- Rửa sạch và bảo quản đúng cách: Sau khi thụ động hóa, sản phẩm cần được rửa sạch hóa chất còn dư và làm khô hoàn toàn. Đồng thời, cần hạn chế tiếp xúc với bụi sắt hoặc các vật liệu kim loại khác để tránh tái nhiễm bẩn bề mặt.
- Kiểm tra chất lượng sau thụ động hóa: Để đảm bảo hiệu quả chống ăn mòn, sản phẩm nên được kiểm tra chất lượng sau xử lý. Đây là bước quan trọng giúp đánh giá độ đồng đều của lớp màng thụ động và khả năng bảo vệ của bề mặt inox trong quá trình sử dụng.
Thụ động hóa là một công đoạn quan trọng giúp nâng cao khả năng chống ăn mòn, tăng độ bền và kéo dài tuổi thọ cho các sản phẩm thép không gỉ. Mặc dù inox vốn đã có khả năng chống gỉ tự nhiên, nhưng sau quá trình gia công, hàn cắt hoặc đánh bóng, bề mặt vật liệu có thể bị ảnh hưởng và cần được xử lý để khôi phục lớp màng bảo vệ tối ưu.
Việc thực hiện đúng quy trình thụ động hóa thép không gỉ không chỉ giúp loại bỏ các tạp chất kim loại mà còn tạo điều kiện cho lớp màng oxit crom hình thành ổn định trên bề mặt. Nhờ đó, sản phẩm inox có thể hoạt động hiệu quả hơn trong các môi trường có độ ẩm cao, hóa chất hoặc điều kiện ăn mòn khắc nghiệt.
Hiểu rõ về thụ động hóa là gì cũng là cơ sở giúp doanh nghiệp và người dùng lựa chọn vật liệu phù hợp, đảm bảo chất lượng sản phẩm và tối ưu chi phí bảo trì trong quá trình sử dụng lâu dài.
>>> CÁC BÀI VIẾT LIÊN QUAN
