[Mới] Bảng tra thông số kỹ thuật ống công nghiệp chuẩn quốc tế

Thông số kỹ thuật ống công nghiệp bao gồm đường kính ngoài, độ dày thành ống, chiều dài, mác thép, phương pháp sản xuất và tiêu chuẩn áp dụng. Nắm rõ các thông số này giúp doanh nghiệp lựa chọn đúng quy cách, tính toán trọng lượng và kiểm tra mức độ phù hợp của ống với yêu cầu công trình hoặc hệ thống sản xuất.

1. Tổng quan về thông số kỹ thuật ống công nghiệp

Khi lựa chọn ống công nghiệp, cần xem xét đồng thời kích thước hình học, đặc tính vật liệu và yêu cầu kỹ thuật của ứng dụng. Những thông số này có mối liên hệ với nhau, ảnh hưởng đến khối lượng ống, khả năng lắp ghép và mức độ đáp ứng điều kiện làm việc thực tế. Một bộ thông số kỹ thuật ống công nghiệp thường bao gồm:

• Đường kính ngoài (OD – Outside Diameter): Khoảng cách đo qua tâm, từ mép ngoài bên này đến mép ngoài bên kia của ống. Đây là thông số quan trọng khi xác định kích thước lắp ghép.
• Đường kính danh nghĩa (DN/NPS): Ký hiệu quy ước dùng để nhận diện kích cỡ ống theo hệ thống tiêu chuẩn tương ứng. DN và NPS không mặc nhiên bằng đường kính ngoài đo thực tế.
• Chiều dày thành ống (WT – Wall Thickness): Khoảng cách giữa bề mặt ngoài và bề mặt trong thành ống, thường tính bằng milimet (mm). Thông số này liên quan đến khối lượng và khả năng chịu tải của ống.
• Chiều dài ống: Chiều dài sản phẩm theo quy cách đặt hàng, có thể là chiều dài cố định hoặc chiều dài theo thỏa thuận.
• Mác thép và thành phần vật liệu: Cho biết loại thép được sử dụng, chẳng hạn inox 201, 304, 304L, 316, 316L hoặc 430. Mỗi mác thép có đặc tính cơ học và khả năng chống ăn mòn khác nhau.
• Phương pháp sản xuất: Phổ biến gồm ống hàn và ống đúc không mối hàn. Việc lựa chọn phụ thuộc vào tiêu chuẩn sản phẩm và điều kiện làm việc.
• Tiêu chuẩn kỹ thuật: Xác định các yêu cầu liên quan đến vật liệu, kích thước, dung sai, thử nghiệm và chất lượng sản phẩm theo phạm vi áp dụng của từng tiêu chuẩn.

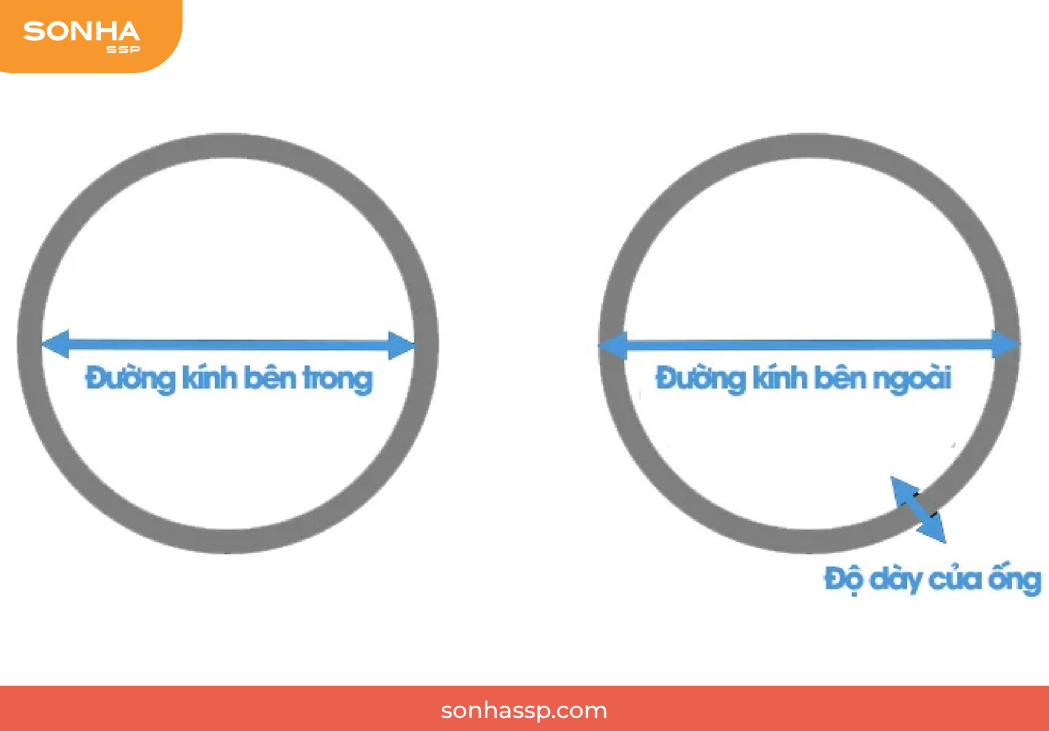

Thông số kỹ thuật ống công nghiệp và quy cách kích thước

Ngoài ra, tùy mục đích sử dụng, hồ sơ kỹ thuật có thể cần bổ sung giới hạn bền kéo, giới hạn chảy, độ giãn, dung sai kích thước, tình trạng xử lý nhiệt và độ hoàn thiện bề mặt.

2. Bảng tra thông số kỹ thuật ống công nghiệp theo chuẩn quốc tế

Bảng tra thông số kỹ thuật ống công nghiệp giúp người mua và bộ phận kỹ thuật đối chiếu quy cách trước khi đặt hàng. Tuy nhiên, kích thước tiêu chuẩn có thể khác nhau giữa ống dẫn lưu chất, ống kết cấu và ống inox cơ khí. Vì vậy, cần xác định đúng loại sản phẩm và tiêu chuẩn áp dụng thay vì sử dụng một bảng kích thước chung cho mọi loại ống.

Bảng quy cách tham khảo của ống inox công nghiệp

Lưu ý: Các khoảng chiều dày trên chỉ nhằm minh họa quy cách có thể gặp trong thực tế, không khẳng định mọi tổ hợp đường kính và chiều dày đều được tiêu chuẩn quy định hoặc luôn có sẵn. Khi đặt hàng, cần đối chiếu bảng kích thước, dung sai và phạm vi sản phẩm trong tiêu chuẩn được yêu cầu.

3. Các tiêu chuẩn kỹ thuật áp dụng cho ống công nghiệp

Tiêu chuẩn kỹ thuật là căn cứ để xác định yêu cầu đối với vật liệu, kích thước, phương pháp chế tạo và kiểm tra chất lượng ống. Trong đó, ASTM, EN/DIN và JIS là những hệ thống tiêu chuẩn thường được viện dẫn khi mua bán và sử dụng ống thép, ống inox công nghiệp. Tuy nhiên, mỗi tiêu chuẩn có phạm vi riêng nên cần lựa chọn theo mục đích sử dụng, không chỉ dựa trên tên gọi hoặc mác thép.

Các tiêu chuẩn ASTM EN DIN và JIS áp dụng cho ống inox công nghiệp

3.1 Tiêu chuẩn ASTM

ASTM là hệ thống tiêu chuẩn do ASTM International ban hành, được sử dụng rộng rãi trong ngành vật liệu và cơ khí. Đối với ống inox công nghiệp, cần phân biệt tiêu chuẩn quy định yêu cầu vật liệu và chế tạo với tiêu chuẩn quy định kích thước. Một số tiêu chuẩn thường gặp gồm:

• ASTM A312/A312M: Áp dụng cho ống inox austenitic đúc, hàn thẳng và hàn gia công nguội nặng, dùng trong điều kiện nhiệt độ cao và môi trường có tính ăn mòn theo phạm vi tiêu chuẩn.
• ASTM A554: Áp dụng cho ống inox cơ khí hàn, phục vụ các ứng dụng trang trí, kết cấu, ống xả và những mục đích cần đáp ứng yêu cầu về hình thức, tính chất cơ học hoặc khả năng chống ăn mòn.

ASTM A312 và ASTM A554 không thể thay thế cho nhau trong mọi ứng dụng. Khi lựa chọn, cần kiểm tra đúng phạm vi sử dụng, mác thép, kích thước, chiều dày và yêu cầu thử nghiệm của tiêu chuẩn tương ứng.

3.2 Tiêu chuẩn EN/DIN

EN là hệ thống tiêu chuẩn châu Âu; DIN là hệ thống tiêu chuẩn quốc gia của Đức. Nhiều tiêu chuẩn DIN được xây dựng hoặc ban hành dưới dạng tiêu chuẩn DIN EN, thể hiện việc áp dụng tiêu chuẩn châu Âu tại Đức.

Đối với ống inox công nghiệp, EN 10217-7 là một ví dụ quan trọng. Tiêu chuẩn này quy định điều kiện kỹ thuật giao hàng đối với ống thép hàn tiết diện tròn làm từ thép không gỉ austenitic và austenitic-ferritic, phục vụ mục đích chịu áp lực và chống ăn mòn ở nhiệt độ thường, nhiệt độ thấp hoặc nhiệt độ cao.

Khi đặt hàng theo EN/DIN, cần đối chiếu số hiệu và phiên bản tiêu chuẩn được yêu cầu, cấp vật liệu, kích thước, dung sai và điều kiện kiểm tra. Không nên mặc định rằng các quy cách cùng đường kính nhưng thuộc hai tiêu chuẩn khác nhau sẽ hoàn toàn tương đương.

3.3 Tiêu chuẩn JIS

JIS là hệ thống tiêu chuẩn công nghiệp Nhật Bản. Trong lĩnh vực ống thép không gỉ, JIS G 3459 quy định yêu cầu đối với ống inox dùng trong các hệ thống đường ống phục vụ môi trường ăn mòn, nhiệt độ thấp, nhiệt độ cao, phòng cháy và một số ứng dụng liên quan.

Bên cạnh đó, JIS còn có các tiêu chuẩn riêng cho những loại ống phục vụ mục đích khác nhau, chẳng hạn ống inox cơ khí hoặc ống inox thành mỏng dùng trong hệ thống đường ống thông thường. Vì vậy, cần xác định đúng mã JIS theo ứng dụng thay vì chỉ yêu cầu chung là “ống inox tiêu chuẩn Nhật”.

Khi đối chiếu thông số kỹ thuật ống công nghiệp theo JIS, người mua nên kiểm tra đường kính ngoài, chiều dày, mác vật liệu, dung sai và các yêu cầu kiểm tra đi kèm. Việc đáp ứng một tiêu chuẩn không tự động chứng minh rằng sản phẩm phù hợp với mọi điều kiện áp suất, nhiệt độ hoặc môi trường sử dụng.

4. Sơn Hà SSP – Đơn vị cung cấp ống inox công nghiệp uy tín và chất lượng

Bên cạnh việc lựa chọn đúng thông số kỹ thuật ống công nghiệp, doanh nghiệp cần quan tâm đến năng lực sản xuất, khả năng kiểm soát chất lượng và mức độ đáp ứng tiêu chuẩn của nhà cung cấp. Đây là những yếu tố quan trọng để bảo đảm sản phẩm phù hợp với yêu cầu kỹ thuật của từng dự án.

Với năng lực sản xuất quy mô lớn và kinh nghiệm cung ứng cho thị trường quốc tế, Sơn Hà SSP là đơn vị sản xuất và cung cấp ống inox công nghiệp với danh mục sản phẩm đa dạng, đáp ứng nhiều yêu cầu về quy cách và ứng dụng. Doanh nghiệp sở hữu 2 nhà máy cùng hệ thống hơn 200 dây chuyền sản xuất, với công suất khoảng 80.000 tấn/năm. Danh mục sản phẩm gồm ống inox, ống hàn, cán cuộn và các sản phẩm thép không gỉ, phục vụ nhiều lĩnh vực công nghiệp và nhu cầu sử dụng khác nhau. Đặc biệt, sản phẩm Sơn Hà SSP đã có mặt tại hơn 50 quốc gia, thể hiện năng lực sản xuất và cung ứng của doanh nghiệp Việt trên thị trường toàn cầu.

Sơn Hà SSP xuất khẩu tới hơn 50 quốc gia và vùng lãnh thổ

Sơn Hà SSP là đơn vị hoạt động trong lĩnh vực sản xuất và cung cấp các sản phẩm inox công nghiệp, trong đó có ống inox và hộp inox. Khi tìm hiểu sản phẩm, khách hàng có thể tham khảo danh mục trên website chính thức Sơn Hà SSP để tìm hiểu các dòng sản phẩm và quy cách tương ứng.

Tóm lại, nắm vững và tra cứu chính xác thông số kỹ thuật ống công nghiệp là chìa khóa quan trọng giúp đảm bảo an toàn vận hành, tối ưu hóa chi phí và nâng cao chất lượng công trình. Việc lựa chọn sản phẩm từ các đơn vị cung cấp uy tín như Sơn Hà SSP sẽ mang lại sự an tâm tuyệt đối cho mọi dự án công nghiệp quy mô lớn nhỏ.

Câu hỏi thường gặp

1.Thông số kỹ thuật ống công nghiệp gồm những gì?

Các thông số cơ bản bao gồm: Đường kính ngoài (OD), đường kính trong (ID), độ dày thành ống (Thickness/Schedule), chiều dài tiêu chuẩn, mác vật liệu (vật liệu thép carbon, inox 304, 316…) và áp suất làm việc tối đa (Pressure rating).

2. Đường kính ngoài và đường kính danh nghĩa khác nhau như thế nào?

Đường kính danh nghĩa (DN hoặc NPS) là con số quy ước dùng để gọi tên kích thước ống một cách chung chung. Trong khi đó, đường kính ngoài (OD) là kích thước thực tế đo bằng dụng cụ đo cơ khí. Với các ống có kích thước nhỏ, DN và OD thường không trùng khớp nhau hoàn toàn mà phụ thuộc vào bảng tiêu chuẩn độ dày.
